Монтаж теплого пола своими руками

Мы ранее рассказывали





Предварительная подготовка к монтажу

Что нужно знать для удачной установки всех элементов системы? Кроме общих положений имеются еще и те самые мелочи, без соблюдения которых весь наш труд может пойти прахом. Вот несколько правил, гарантирующих идеальное функционирование системы:

• делать проект гидравлической системы отопления всего дома лучше с помощью специалистов, которые точно рассчитают необходимую подачу тепла и схему укладки труб

• укладывать трубы для водяного теплого пола необходимо на ровную поверхность, чтобы распределение горячей воды происходило согласно схеме, без застоев

• для полноценной теплоизоляции подложка должна быть от 3 до 15 см толщиной (в прямой зависимости от температуры теплоносителя) и плотностью не меньше 35 кг/куб. м

• при большой площади отапливаемого помещения следует разделить ее на несколько площадок, размером не больше 40 кв. м, тогда температурная нагрузка на бетонную стяжку будет не так велика, и растрескивания можно не опасаться

• между участками и по периметру всего помещения необходимо прокладывать демпферную ленту, компенсирующую температурные колебания бетонной стяжки

• трубы для теплого водяного пола нужно подбирать достаточно гибкими и прочными, лучше всего для этой цели подходят металлопластиковые, полипропиленовые бесшовные трубы или трубы PERT диаметром 16-20 мм

• следует избегать излишних состыковок при прокладке труб, дабы исключить возможность протечки под полом (самый безопасный вариант с двумя соединениями - на входе и выходе коллектора)

• длина одной цельной трубы не должна превышать 90 метров, тогда циркулирующая вода будет всегда нужной температуры

• следим, чтобы при изгибе труб не было заломов

• заливка теплого пола должна проводиться только после проверки гидравлической системы на герметичность (опрессовки)

• заливаем бетонную стяжку при поддержании в системе труб нормального рабочего давления

• все технические приспособления (коллектор, насос, котел, терморегуляторы) следует закупать у надежных компаний, дающих хорошие гарантии - лучше сразу заплатить полную цену, чем потом тратить дополнительные деньги на ремонт теплого пола снова и снова

Соблюдая эти нехитрые правила, мы можем рассчитывать на выполнение нашей мечты. Хотя если у желающего самостоятельно оборудовать в доме теплый пол не очень много опыта по ремонтным работам, лучше пригласить специалистов, тогда уверенность в надежности работы системы будет гарантирована.

Правила укладки труб

При укладки труб возникает сразу несколько вопросов: как закрепить трубу, каким образом ее уложить, да и вообще, какая такая труба. Начнем разбирать вопросы по порядку.

Крепеж трубы для теплого пола

Крепеж трубы может осуществляться несколькими способами. Так, например, на слой теплоизоляции можно уложить арматурную сетку, к которой при помощи проволоки (или специальных стяжек) будет прикреплена труба. Помимо удобного способа разметки, сетка является еще и армирующим элементом будущей стяжки. Также в продаже можно еще найти всевозможные специальные клипсы и крепежные ленты, которые будут удерживать трубу на слое теплоизоляции. Крепление трубы производят с шагом около 1 м. В случае применения самого легкодоступного проволочного способа крепления, хотел бы напомнить о необходимости наличия небольшого зазора. Так наглухо притянутая при помощи проволоки труба через несколько лет вполне может достаточно сильно деформироваться. Происходит это из-за различного теплового расширения трубы и металлической проволоки.

При протекании через трубы горячая вода отдает часть своей энергии окружающему пространству, в результате чего и происходит падение температуры. Поэтому для того чтобы одна часть комнаты не обогревалась сильнее другой, необходимо соблюдать некоторые правила. Во-первых, длина уложенного контура трубы не должна превышать 80-90 м. Рекомендуемое значение 50-60 м. Если в это расстояние уложиться нельзя, необходимо укладывать новый контур. Именно для этого и устанавливается коллектор. Если в комнате получается два контура, необходимо покупать коллектор с двумя выходами, три контура – с тремя, и т.д. При этом длины всех контуров желательно делать одинаковыми или, при разной длине, применять распределительные гребенки с расходомерами.

Способы укладки

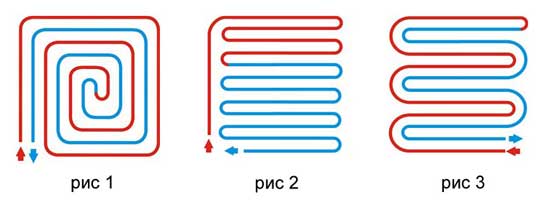

Для того чтобы компенсировать потери тепла существуют разные способы укладки труб.

Параллельный способ подразумевает укладку труб друг за другом в виде змейки. При этом самая большая температура будет находиться в начале трубы, поэтому укладку лучше всего начинать со стороны окон или стен, которые выходят наружу дома. Этот способ укладки, обычно, считается "халтурным", поскольку поверхность пола будет прогрета неравномерно, тем самым теряя главное преимущество, но для большинства помещений небольшой площади он применим, значительно экономя трудозатраты.

При спиральной укладке подающие и возвратные части трубы находятся параллельно друг другу, поэтому охлаждение одной из труб, компенсируется нагревом соседней. Этот способ укладки является рекомендуемым и обычно применяется в помещениях со средней и большой площадью.

Стандартный шаг укладки труб: 10 см, 15 см, 20 см, 25см, 30 см, 35 см. Снова же без комплексного расчета здесь не обойтись. В местах больших теплопотерь таких, как окна или выходные двери, шаг укладки выполняется в 2 раза чаще, чем основной шаг.

Расстояние от трубы до ближайшей стены не должно составлять менее 7 см. Диаметр труб определяется расчетами, обычно это 20 мм. Также не стоит забывать, что пол монтируется не на один или два года, поэтому чтобы снизить риск поломок, необходимо покупать только качественную продукцию от известных производителей.

При укладке обычно используются полипропиленовые трубы , трубы PERT или металлопластиковые трубы. Если впоследствии вы решите использовать в качестве переносчика тепла незамерзающие жидкости, то предпочтение лучше отдать полипропиленовым вариантам, так как они более стойки к агрессивным средам.

Теплый пол водяной - технология монтажа

Пора переходить к конкретике. И тут нам нужно разобраться, какой тип монтажа нам больше подходит. На данный момент известны два способа установки водяного теплого пола:

• • бетонный (с обязательной бетонной стяжкой)
• • настильный (в зависимости от материала, на который производится монтаж - полистирольный или деревянный)



Монтаж водяного теплого пола с бетонной стяжкой

Этапы монтажа с бетонной стяжкой заключаются в следующем:

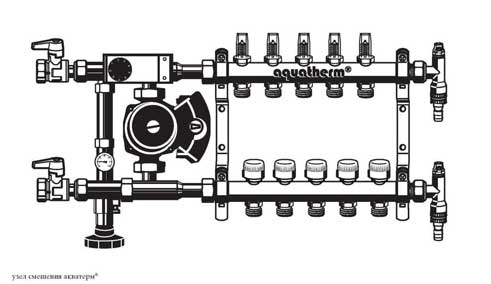

• • устанавливаем на стене коллекторный шкаф и монтируем в него насосно-смесительный узел с коллекторным блоком

• • проклеиваем демпферную ленту
• • настилаем гидроизоляцию (полиэтиленовую пленку)

• • укладываем теплоизоляцию с отражающим подбоем (можно сначала проложить пенопласт или полистирол, потом фольгу)
• • устанавливаем арматурную сетку (если у нас предварительно были уложены полистирольные маты с бобышками или пазами для труб, тогда этот этап можно пропустить)
• • подсоединяем трубу к подающему выводу коллектора и укладываем ее по помещению согласно схеме, указанной в проекте, второй конец трубы подключаем к обратке
• • делаем подключение терморегулятора теплого пола и сервоприводов для изменения температуры через коммуникатор
• • проводим опрессовку (даем в трубы повышенное давление для проверки герметичности)
• • оставив в трубах рабочее давление, заливаем бетонную стяжку (бетонная смесь на основе цемента М300 с пластификатором и полипропиленовой фиброй или специальные смеси для стяжки теплых полов) с толщиной слоя в 5-7 см
• • после полного отвердения бетона (28 суток) настилаем финишное напольное покрытие



Вот и все. А ведь это наиболее сложный монтаж теплых полов. Кстати, котлы для теплого пола, хоть и являются частью системы отопления, но устанавливаются отдельно с помощью специалистов.

Настильный способ монтажа водяных теплых полов

Самое главное отличие этого способа - отсутствие бетонной стяжки. Этапы укладки будут такими:

• • установка коллекторного шкафа и гидроизоляции
• • прокладка теплоизоляции: либо полистирольные маты с пазами для труб, либо минеральная вата или другой подобный материал, укладываемый под деревянную основу (модули из ДСП-плит или лаги)
• • укладка алюминиевой армированной фольги
• • подключение и прокладка труб по схеме
• • подложка под финишный пол: для паркета или ламината - картон или вспененный полиэтилен; для плитки или линолеума - гипсоволоконные или цементно-стружечные плиты в качестве сборной стяжки
• • настил финишного напольного покрытия



Как видим, настильный способ занимает намного меньше времени, и слой "пирога" с трубами получается гораздо более тонким, чем бетонная стяжка, и более легким, поэтому и рекомендуют его для межэтажных перекрытий.

Вот так и происходит установка водяных или гидравлических теплых полов. Не так уж все и страшно, не правда ли? Но все равно повторюсь: если у вас не очень много опыта в делах подобного рода, лучше пригласите специалиста-профессионала. Или хотя бы воспользуйтесь консультацией живого профессионала, который видит ваш конкретный случай и сможет адаптировать наши советы именно для вас. Удачного вам ремонта и теплого дома!
