Методика испытания системы пожаротушения aquatherm firestop

Мы ранее рассказывали





испытания firestop

В рамках сертификации трубопроводной системы пожаротушения Red pipe (firestop)в Республике Беларусь, в июле 2013г специалисты РУП «Белорусский институт строительного проектирования» при Управлении делами Президента Республики Беларусь посетили головное предприятие aquatherm в г.Аттендорн (Германия), где немецкие инженера продемонстрировали этапы производства и контроля качества продукции aquatherm GmbH.

Там же, на площадях производственной лаборатории, была продемонстрирована методика испытания полипропиленовых труб aquatherm firestop для спринклерной системы пожаротушения- трубы испытывали открытым огнем.

Условия испытания были разработаны VDS (Германия):

-поскольку задачей спринклерной системы пожаротушения является погасить возгорание или снизить скорость распространения огня в помещении, то и пожарная трубопроводная система должна выдержать температуру открытого пламени до момента приезда пожарной команды.

-все элементы противопожарной системы (трубы, стыки, спринклеры, фитинги) должны выдержать данную температуру открытого пламени.

-узел подключают к пожарному водопроводу для заполнения водой при давлении не менее 12.5бар (если какой-либо элемент прогорит – тут же появится свищ).

-сваренный узел располагают непосредственно над разжигаемым очагом на высоте 25см.

-для создания высокой температуры горения применяют метанол (температура пламени – 800…900°С).

Это более жесткие условия, чем по российской методике, где полностью моделируются условия (помещение в натуральную величину – 3м высотой, расстояние до трубопровода 2.65м, реально работающая испытываемая спринклерная система, которая должна сбить огонь), длительность горения до 16 минут, но максимальная температура составляет 500°С. Высокая температура и низкое расположение узла над очагом горения по немецкой методике, позволяет значительно сократить сроки и стоимость проведения испытаний (не надо отводить значительные площади под испытания, тратить время на сборку и монтаж всего контура пожаротушения, испытывать 20 минут, а затем разбирать и снова монтировать другой контур с иными спринклерами и т.д. – достаточно наварить требуемое количество узлов с испытываемыми элементами).

И так, металлическую ванночку на 2/3 наполнили метанолом, достаточного количества для горения в течение 5минут, если трубопровод выдержит 5 минут в этих условиях, то в реальных условиях на высоте более 2.5м он выдержит и 20минут. Ванночку поставили на базальтовую плиту, чтобы оградить подложку (металлические стойки имеют аналогичный изолятор).

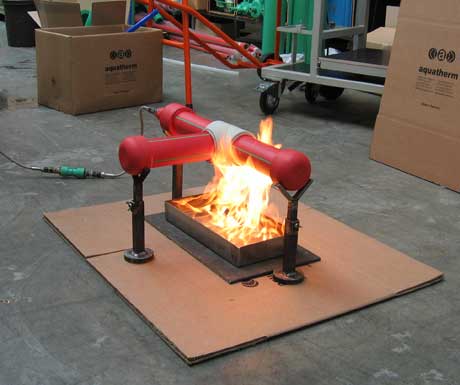

момент розжига

Фото – момент розжига

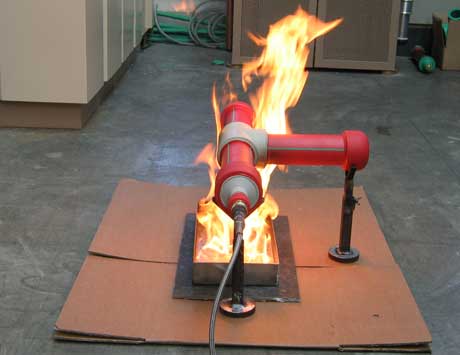

первая минута

Первая минута

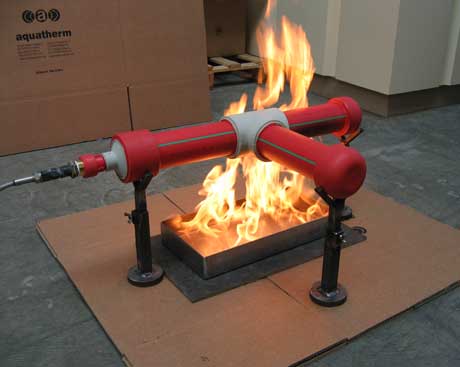

горение метанола

метанол разгорелся и дает стабильное пламя

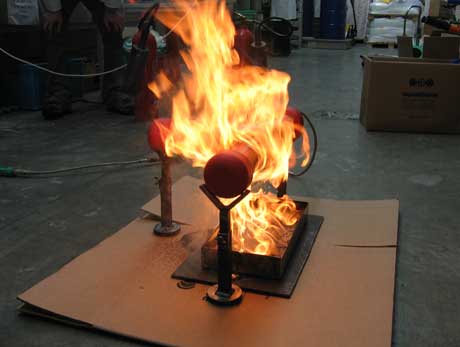

труба начинает плавиться

70сек - оболочка труб начинает плавиться

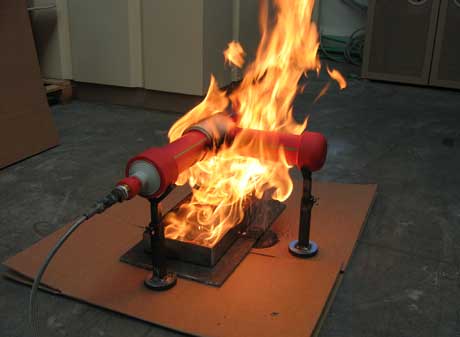

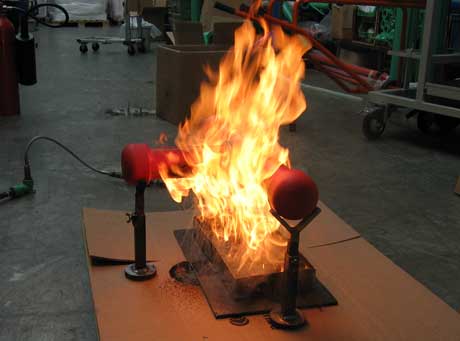

возгорание трубы

90сек – наружный слой полипропилена от длительного пребывания в открытом пламени возгорается и начинает капать

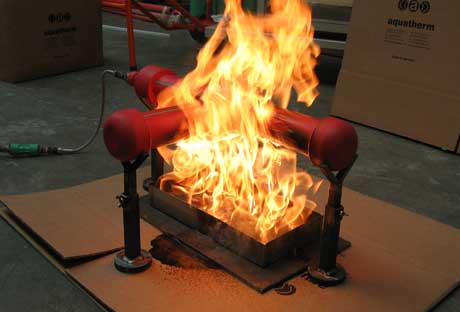

ни одной струйки воды

3 минуты – оболочка горит, но целостность не нарушена, ни одной струйки воды (система под давлением)

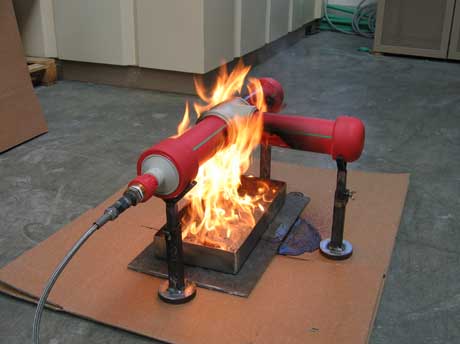

ипытания подходит к концу

5 минут – метанол выгорает, пламя спадает. Видно, что после оплавления оболочки сами трубы firestop не горят, как не затронут огнем и тройник.

тест пройден

Время вышло, а узел не только не разрушен, но даже не потек – ТЕСТ ПРОЙДЕН!
