Техника вварных седел
Мы ранее рассказывали
Соединение труб с помощью вварных седел это разновидность муфтовой сварки нагревательными элементами, однако, благодаря специальному фитингу, данное соединение значительно упрощает и ускоряет процесс создания отводов.
Вварные сёдла фузиотерм® имеются для труб диаметром 40, 50, 63, 75, 90, 110, 125 и 160 мм.
Вварные сёдла применяются:
- для подключения дополнительных ответвлений
- для создания распределителей в качестве альтернативы для Т-образного переходника
- для поэтажного разветвления
- для погружных гильз и мн. др.
Технология варки
- Перед началом процесса сварки необходимо убедиться, соответствуют ли используемые приборы и инструменты требованиям раздела “Технология сварки, часть А“.
- Сначала необходимо просверлить стенку трубы сверлом fusiotherm® (арт. № 50940 - 50956).
- ВАЖНО! При применении труб cllimatherm OT Faser арт. № 2170708 - 2170138 необходимо удалить кислородозащитный слой фрезой fusiotherm® для обработки седельного отверстия
- Сварочный прибор / инструмент для вварного седла должен достичь требуемой рабочей температуры 260 °C (проверка в соответствии с разде-лом “Технология сварки, часть B, пункт 2“).
- Свариваемые поверхности должны быть чистыми и сухими.
- Нагревательный штуцер инструмента для вварного седла вставляется в отверстие в стенке трубы до тех пор, пока инструмент не достигнет полностью наружной стенки трубы. Затем штуцер вварного седла вставляется в нагревательную гильзу до тех пор, пока поверхность седла не достигнет свода инструмента. Время нагрева элементов составляет 30 сек.
- После извлечения сварочного прибора штуцер вварного седла быстро вставляется в нагретое отверстие. Затем седло следует точно и плотно, не вращая, прижать к нагретой наружной поверх-ности трубы. Вварное седло неподвижно фиксируется на трубе в течение 15 сек. После 10 минут остывания соединение можно подвергать полной нагрузке. Соответствующая труба ответвления вваривается в муфту обычным способом.
Благодаря сварке вварного седла с наружной поверхностью трубы и стенкой трубы, это соединение достигает наивысшей стабильности, являясь альтернативой для распределителя

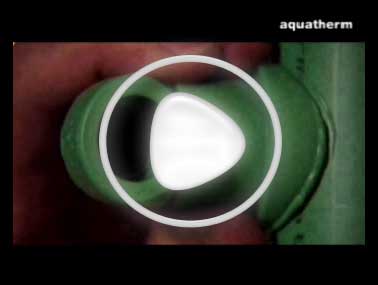

Смотреть видео о соединении полипропиленовых труб с помощью вварных седел aquatherm
